濕式電除塵器有幾種結構形式。
一種是使用具有優良電性能的非金屬材料或具有防腐性能的金屬材料作為除塵器。
另一種是使用通過噴霧或溢出水形成水膜的非金屬材料作為除塵器。濕式電除塵器也可分為臥式(臥式)和立式(立式)。

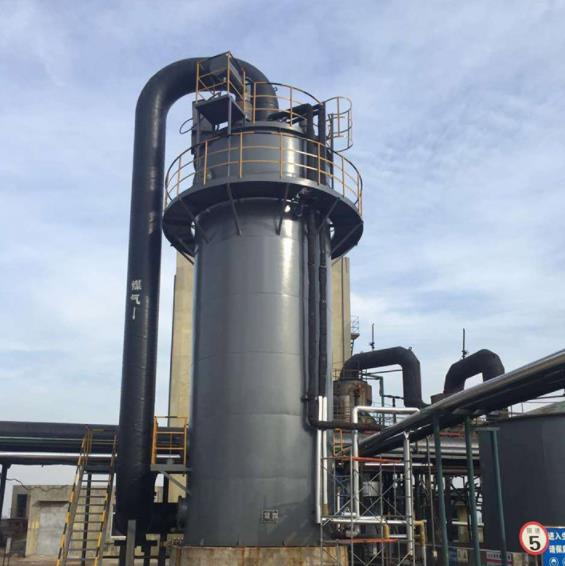

水平型多為板狀結構,氣體沿水平方向進出。結構與干式電除塵器相似;垂直流動主要為管狀結構,氣體垂直進出。一般來說,在相同截面積下,立式濕式電除塵器的除塵效率是臥式電除塵器的2倍。
WESP具有集塵效率高、壓力損失小、操作簡單、能耗小、無運動部件、無二次揚塵、維護成本低、停產時間短、能在煙氣露點溫度下工作、結構緊湊等優點,與其他煙氣處理設備相結合,設計形式多種多樣。濕式電除塵器利用液體對集塵桿表面的灰塵進行清洗,以去除灰塵。它可以有效地收集細顆粒物(PM2.5粉塵、SO3酸霧和粉塵)、重金屬(汞、砷、硒、鉛、鉻)、有機污染(多環芳烴和威廉)等。使用濕式電除塵器后,濕煙氣中的粉塵排放量可達10mg/m3甚至5mg/m3。除塵性能與粉塵特性無關,適用于濕煙氣處理,尤其適用于電廠和鋼鐵廠濕法處理后的粉塵處理。但設備投資較高,需要與其他除塵設備結合使用,需要對其投資、技術、經濟和運行成本進行綜合評價。
