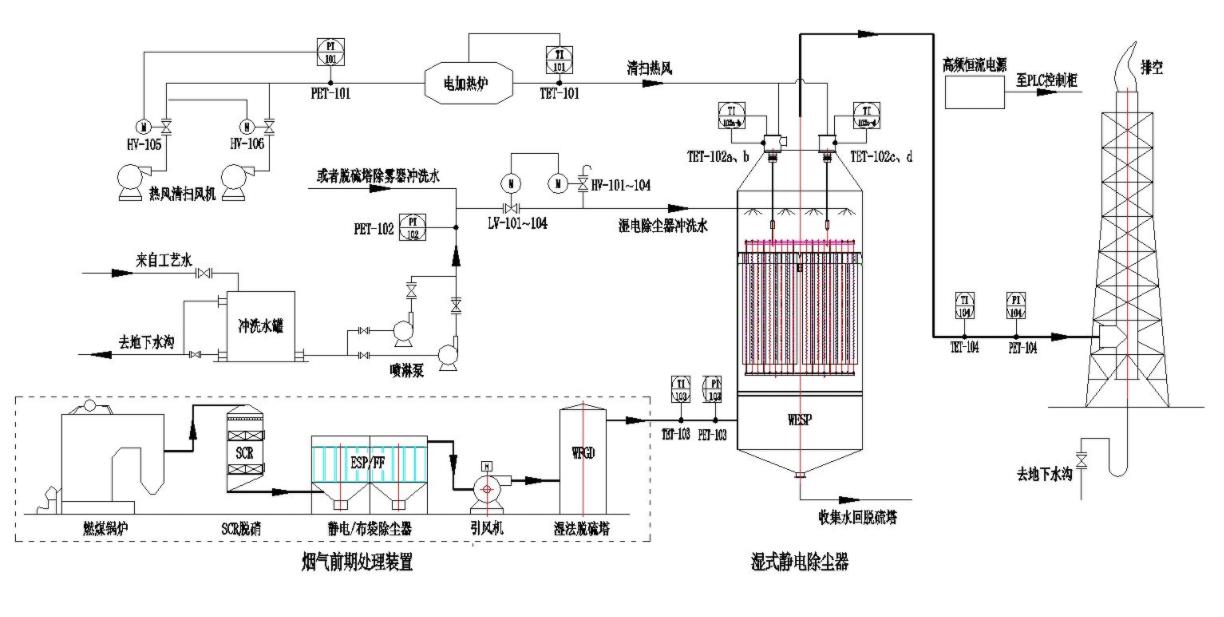

濕靜電除塵器結構圖主要為:電磁場分為陽極區和陰極區,絕緣裝置,噴霧沖洗,卷煙筒。
濕法靜電除塵器在工業上的除煙已有多年的應用,但隨著環境要求的提高,以前布袋式除塵器在煙塵方面難以滿足,因此開始對靜電除塵器有更多的了解,他是也分為直立和板,今天很簡單地說明下直立式濕靜電除塵器的結構。
陽極區域由正常的六角形(蜂窩狀)束組成,以高等級耐腐蝕的間苯樹脂為基質,碳纖維,玻璃纖維為增強材料,采用擠出成型工藝由專用模具制成,陰極系統在將負離子釋放到煙灰后將煙灰,通過正負相互吸引,吸附陽極區域的煙灰。
陰極區由陰極電暈線組成,陰極電暈線是高效芒電極線,材料為不銹鋼/鉛銻合金/鈦合金等,電暈電壓低,電場均勻。
絕緣裝置可分為兩種類型,有加熱和不加熱。加熱的絕緣裝置主要加熱方式是電加熱,熱風加熱,以防止絕緣箱內的絕緣石英管暴露和爬升電力;未加熱的絕緣裝置采用特殊材料和結構絕緣,適用于中小型設備。
